В следващата статия предоставяме преглед на 5 метода за това как да контролирате диференциалното налягане. Това е обобщението на опита на нашите инженери. Очертаваме какво представлява, как го измерваме и как влияе върху други условия в чиста стая.
За да се гарантира, че когато чистата стая работи нормално или балансът е временно повреден, въздухът може да тече от зоната с висока чистота към зоната с ниска чистота, така че чистотата на чистата стая да не се нарушава от замърсен въздух. Следователно е необходимо да се контролира диференциалното налягане на всяка чиста стая във фармацевтичната фабрика. След това ще ви покажем как да контролирате диференциалното налягане в чистата зона.
1. Регулаторни изисквания за контрол на диференциалното налягане
Явно трябва да знаем за диференциалното налягане в чистия цех във версията на сертификата за GMP от 2010 г.: Диференциалното налягане между чиста зона и нечиста зона и между чисти зони с различни степени не трябва да бъде по-малко от 10 паскала, трябва да бъде подходящ градиент на налягането поддържа между операциите едно и също ниво на чистота с различни функции за предотвратяване на замърсяване и кръстосано замърсяване.
2. Определяне на диференциално налягане в чисти помещения
(1) Диференциалното налягане на всяка стая в една и съща чиста зона
За да определите диференциалното налягане на всяка чиста стая в същата чиста зона, можете да сравните налягането на всяка чиста стая с коридора на чистата зона и да вземете стойността на налягането на коридора на чистата зона като еталон.
Тъй като коридорът на чистата зона минава през всяка чиста стая, се определя диференциалното налягане между всяка чиста стая и коридора на чистата зона, както и диференциалното налягане между чистите стаи. Стойността на налягането на всички чисти помещения се основава на стойността на налягането на коридора в чистата зона и диференциалното налягане между тях няма да бъде объркано.
Например в цеха за подготовка на твърди вещества може да се определи, че стойността на положителното налягане на коридора в чистата зона е 18 Pa. Прахът в помещението за трошене и помещението за претегляне е сериозно разпръснат и обикновено е свързан с чиста зона коридор през предната стая. За да се предотврати разпространението на въздух с голямо съдържание на прах в стаята в други помещения през коридора. Може да се определи, че положителното налягане на помещението за трошене и помещението за претегляне е 12 Pa, а положителното налягане на предното помещение е 15 Pa. По този начин помещението за трошене и помещението за претегляне имат отрицателно налягане спрямо предната част стая, а предната стая има отрицателно налягане спрямо коридора на чистата зона.
(2) Диференциално налягане между различни степени на чисти зони
За да определите диференциалното налягане между чистите зони на различни нива, можете първо да определите положителното налягане на чистата стая с ниско ниво на чистота и след това да увеличите основата на стойността на положителното налягане на свой ред, за да определите положителното налягане на чистата стая с висока чистота ниво.
В специални случаи, диференциалното налягане в чистата зона, цехът за производство на лекарства, като например цехът за производство на меки капсули, има чисти стаи с различна относителна влажност в една и съща чиста зона. Относително сухата чиста стая трябва да се контролира, за да има положително налягане спрямо съседната чиста стая, за да се избегне потокът на мокър въздух към сухата чиста стая. Инсталацията за производство на силно алергенни лекарства като пеницилин и чистата стая, където прахът е изложен, като помещението за подопаковане, трябва да поддържа относително отрицателно налягане.
3. Поддържане на диференциално налягане въздушен обем на диференциално налягане
Обемът на въздуха при диференциално налягане на всяка чиста стая в чистата зона, за да се поддържа положително диференциално налягане, трябва да бъде допълнен от външен чист въздух. Следователно размерът на обема на въздуха с положително диференциално налягане в чистата стая влияе пряко върху съотношението чист въздух на пречистващата климатична система и консумацията на енергия на пречистващата климатична система. Всяка чиста стая в чистата зона поддържа диференциалния обем на налягането на въздуха от отрицателното диференциално налягане, който прониква в чистата стая от чистата стая. В много случаи това е външният въздух без пречистване. Следователно размерът на обема на въздуха с отрицателно налягане в чистата стая е пряко свързан с чистотата на чистата стая с отрицателно налягане. Понастоящем общите методи за изчисляване на обема на въздуха при диференциално налягане в чистата стая са методът на празнината и методът на честотата на вентилацията.
4. Поддържане на постоянно диференциално налягане в чистите помещения
Горепосочената стойност на диференциалното налягане в чистите помещения и обемът на диференциалното налягане на въздуха са само теоретични стойности и трябва да се вземат определени технически мерки и съоръжения, за да се реализират. В практическите проекти има много начини за контролиране на диференциалното налягане в чистата стая: при нормални обстоятелства хората обикновено избират система с постоянен въздушен обем. Ръчен разделен многолистов контролен вентил или дроселна клапа може също да се монтира на разклонителната тръба на връщащия въздух на чистата стая, за да регулира обема на връщания въздух и да контролира вътрешното диференциално налягане.
(1) Инсталирайте клапан за остатъчно налягане
Настройте механичен клапан за остатъчно налягане или автоматичен клапан за остатъчно налягане върху структурата на обвивката на интерфейса за диференциално налягане. Задайте допустимо диференциално налягане, започнете, когато вътрешното налягане надвиши диференциалното налягане, така че чистата стая да поддържа зададеното налягане.
Зададеното налягане се поддържа от автоматичната система за управление на статичното диференциално налягане, която автоматично регулира отварянето на клапана за обратен въздух на канала за обратен въздух на пречистващата климатична система, така че чистата стая да поддържа зададеното налягане. Честотният преобразувател регулира скоростта на вентилатора за свеж въздух, за да промени размера на обема на свеж въздух, за да поддържа зададеното налягане.
(2) Калибриране на диференциален манометър
Когато вратата е отворена и двете стаи са свързани, диференциалното налягане трябва да показва 0. След затваряне на вратата показаната стойност може да се коригира, тъй като отговаря на изискванията.
(3) Опитайте се да не се коригирате
Не може да се коригира възможно най-много: По време на проектирането, тъй като проектантският институт основно е изчислил пространството на помещението, посоката на вятъра, обема на въздуха, количеството на вентилацията и т.н. след теоретично изчисление, опитайте се да не го коригирате колкото е възможно повече.
(4) Съгласно нормативната уредба
Настройте според изискванията на GMP, определете нивото и изберете стойността на диференциалното налягане на съседните помещения, независимо дали е положително или отрицателно налягане и т.н.
(5) Внимание към детайла
Уплътняване на пространството, подови дренажи, междини на вратите, трансферни прозорци и др. Инсталиране на клапан за остатъчно налягане на преградна стена на съседна стая за контролиране на положителното налягане. Предимството е, че оборудването е просто и надеждно. Недостатъкът е, че размерът на клапана за остатъчно налягане е сравнително голям, вентилационният обем е ограничен, не е удобен за инсталиране и не е удобен за свързване с въздуховода. Може да се инсталира само в отделни чисти стаи.
(6) Извършете настройка на системата

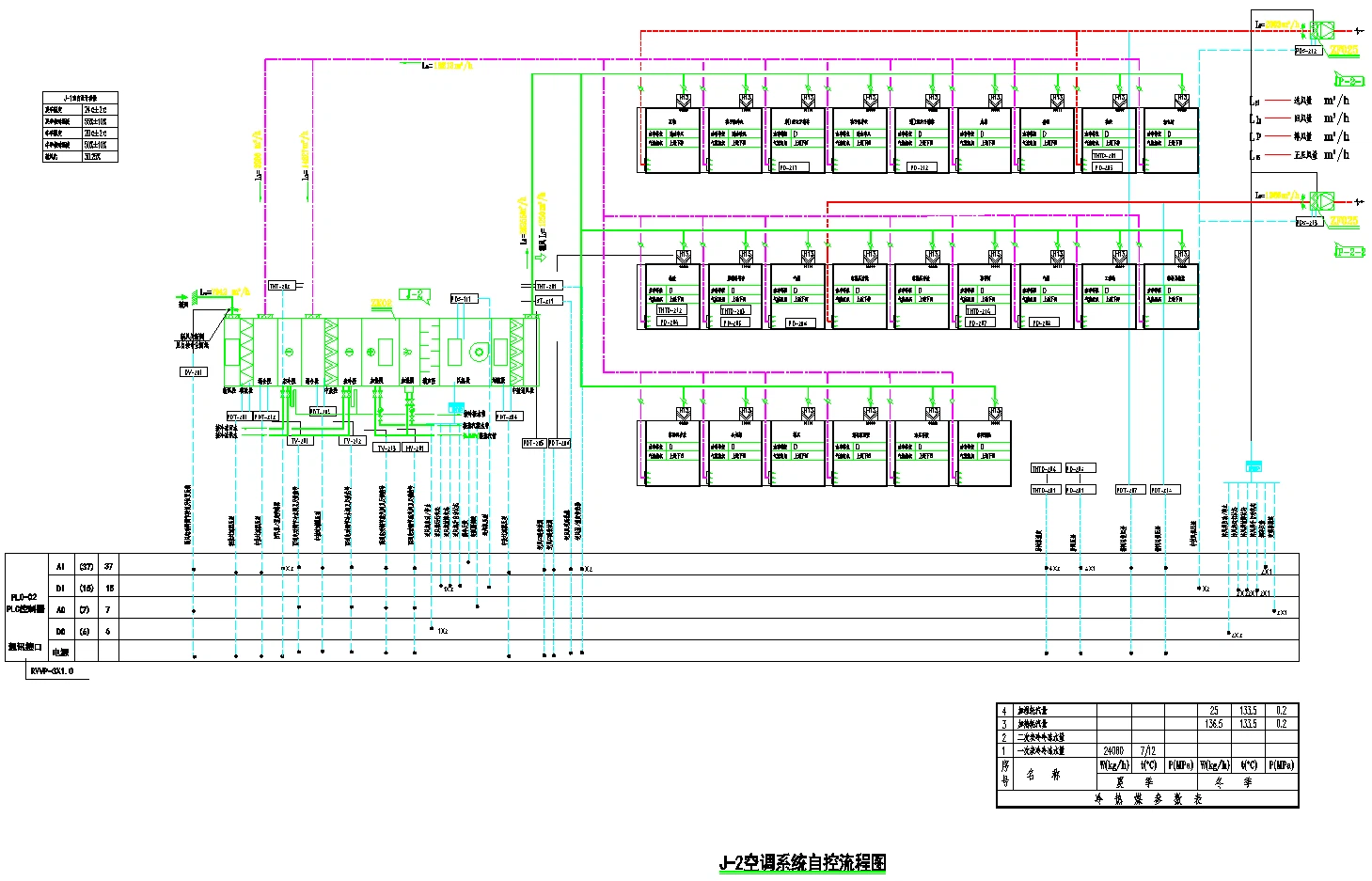

Инсталиране на електрическа задвижваща система върху вала на клапана на управляващия клапан на разклонителната тръба за връщане (отработен) въздух на чистата стая, така че да образува електрически управляващ клапан със съответния клапан.
Според стойността на обратната връзка на диференциалното налягане в чистата стая, отварянето на вентила се настройва фино и диференциалното налягане в чистата стая се регулира автоматично, за да се върне към зададената стойност. Този метод е по-надежден и точен за контрол на диференциалното налягане в чистата стая, а цената на системата за управление не е висока и се използва широко в инженерната практика. Системата може да бъде инсталирана в чиста стая, която трябва да показва диференциалното налягане или връщането (изпускането) на регулиращия вентил на разклонителната тръба на въздуха.
Мария може да осигури висококачествени инструменти за регулиране, които да си сътрудничат с климатични системи за чисти помещения и системи за автоматично управление. Електрическият регулиращ вентил може прецизно да контролира вътрешното диференциално налягане и може да регулира 100 процента точно, за да достигне зададената стойност.
5. Метод за отстраняване на грешки при диференциално налягане
В процеса на отстраняване на грешки при диференциално налягане, за да осигурите броя на промените на въздуха в чистата стая и ефекта от изпускането на оборудването и отстраняването на прах, опитайте се да не променяте обема на подавания въздух и обема на въздуха на изпускателния вентилатор на оборудването и отстраняването на прах вентилатор. Диференциалното налягане се регулира главно чрез регулиране на обема на връщания въздух и обема на отработения въздух в системата. Функционалните помещения в зоната за почистване от хора трябва да следват маршрута за почистване от хора, както следва: коридор за нечисти зони, преобуване, основна съблекалня, вторична съблекалня, буферна стая, вътрешен коридор за чиста стая.
Поддържайте положително диференциално налягане от най-малко 30Pa между вътрешните коридори на чистите помещения и нечистите зони. Основният принцип за установяване на това диференциално налягане е, че обемът на подавания въздух е по-голям от обема на обратния въздух, обема на отработения въздух и обема на изтичащия въздух, за да се поддържа положително налягане. Диференциалното налягане се установява чрез постигане на баланс между обема на подавания въздух и обема на изходящия въздух плюс обема на въздуха при диференциално налягане (остатъчен въздушен обем) на чистата стая.
